Структурированные кабельные сети - физическая основа инфраструктуры здания, позволяющая свести в единую систему множество сетевых информационных сервисов разного назначения: локальные вычислительные сети и телефонные сети, системы безопасности, видеонаблюдения и т. д.
Различают подсистемы внешних магистралей, подсистемы внутренних магистралей зданий и горизонтальную подсистему
Подсистема внешних магистралей связывают между собой отдельные здания, которые находятся на общей территории. Если СКС устанавливается только в одном здании, то подсистема внешних магистралей отсутствует. Данная подсистема реализуется в основном на оптическом кабеле.
Подсистема внутренних магистралей (вертикальная)- связывают между собой отдельные этажи здания и/или пространственно разнесенные помещения в пределах одного этажа. В случае если в здании один этаж то данная подсистема может отсутствовать.
Горизонтальная подсистема - включает в себя кроссовые панели, горизонтальный кабель и пользовательские информационные розетки, а также шнуры различного назначения. Реализуется в большинстве случаев на основе симметричного 4-х парного кабеля. Протяженность кабельных трактов горизонтальной подсистемы не превышает 100 м. Горизонтальная подсистема состоит из стационарных линий.
Стационарная линия - называется отрезок линейного (инсталляционного) кабеля с установленными на обоих его концах коммутационными устройствами (панелями и информационными розетками). Стационарная линия может быть реализована как на симметричном, так и на волоконно-оптическом кабеле.Вне зависимости от типа кабеля протяженность стационарной горизонтальной линии не может превышать 90 м. Максимально 10 м разнообразных шнуров с гибкими многопроволочными проводниками витых пар. Максимальное количество разьемных соединителей 3 шт.
Кабели и компоненты различных категорий могут быть смешаны в линии или подсистеме СКС, при этом, необходимо учесть тот факт, что передаточные характеристики этой линии будут определяться параметрами кабеля или компонента низшей категории.

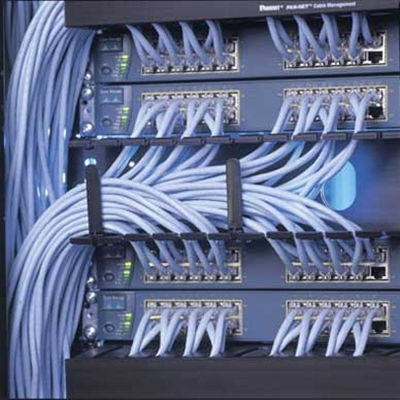

Коммутация в СКС. Наличие в составе СКС коммутационного оборудования увеличивает эксплуатационную гибкость системы, существенно облегчает включение новых абонентов в сеть, переключение существующих и выполнение иных изменений конфигурации. В СКС применяется два основных метода коммутации: кроссовых соединений или кроссконнекта и прямого подключения или интерконнекта. Коммутация в СКС всегда производится вручную коммутационными шнурами (перемычками только в телефонных кроссах). Следовательно, функционирование СКС не зависит от состояния электропитающей сети.
Стандарты в СКС Базовыми стандартами структурированных кабельных систем являются:.
- ANSI/TIA/EIA-568 Стандарт телекоммуникационных кабельных систем коммерческих зданий.
- ISO/IEC 11801 Информационные технологии. Структурированная кабельная система для помещений заказчиков.
- EN 50173 Информационные технологии. Структурированная кабельная система для помещений заказчиков.
- ГОСТ Р 53245 Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания.
- ГОСТ Р 53246 Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования структурированные кабельные системы.

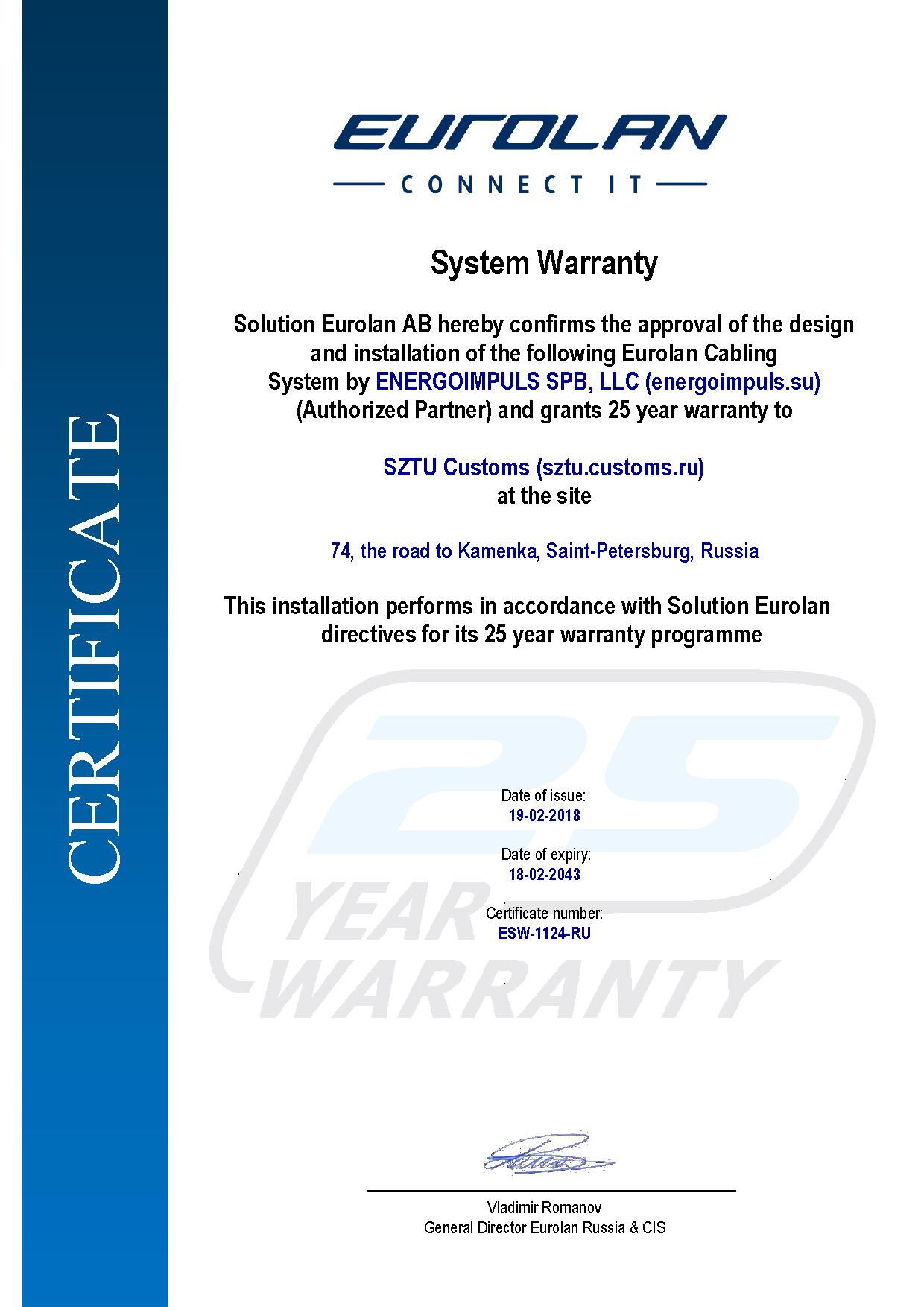

Одним из проектов нашей компании было проектирование СКС монтаж и пусконаладочные работы, на объекте Новоорловская особая экономическая зона. Административное здание таможенной инфраструктуры. Данная структурированная кабельная сеть была успешна инспектирована специалистами компании EUROLAN и выдана расширенная гарантия 25 лет.
